Boční vybíhání pásu poškozuje jeho okraje, konstrukci dopravníku a znečišťuje okolí. Samostavná stolice pás vrací do osy dopravníku sama, bez zásahu obsluhy.

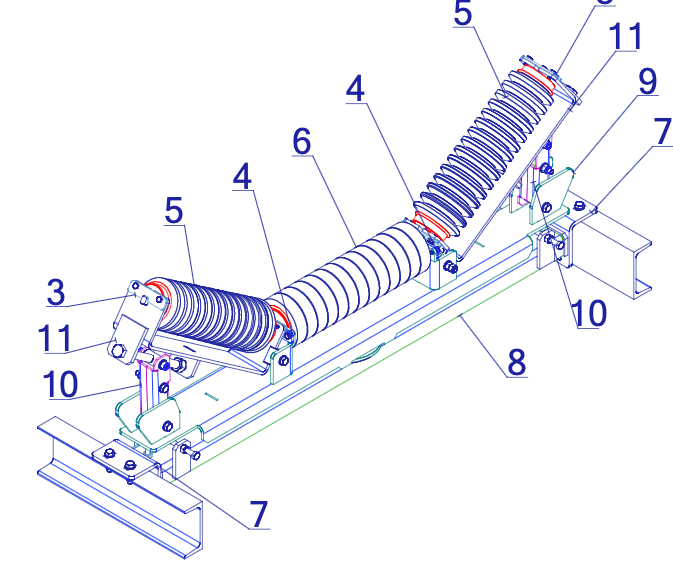

Jde o korýtkovou stolici s otočným rámem. Zařazuje se do válečkové trati na horní nosné větvi, v místech s prokazatelnou tendencí pásu bočně vybíhat. Vyrábíme ji pro šířky pásu 1200 až 1800 mm podle podmínek na dopravníku.

Jak pracuje

Válečky jsou uložené na otočném rámu s axiálním ložiskem. Když pás vybočí, jeho okraj dosedne na boční vodicí prvek a ten přes páky mírně natočí rám proti směru vybočení. Válečky tak pás vracejí zpět do osy dopravníku. Po vycentrování se rám sám vrátí do neutrální polohy.

Hlavní přednosti

• Automatické vystřeďování: pás se vrací do osy bez zásahu obsluhy.
• Mechanický princip: funguje bez vnějšího pohonu a napájení.
• Nastavitelné korýtko: úhel korýtka lze upravit podle dopravníku.
• Robustní konstrukce: pevný rám pro přišroubování ke konstrukci a otočný rám s válečky.
• Rychlá montáž: dodáváme jako předmontovaný celek včetně válečků, svařované díly mají základní antikorozní ochranu.

Dokumentace

K dodávce lze vydat technický návod k montáži, provozu a údržbě.

Kde se používá

Na dopravnících, kde pás opakovaně vybíhá do strany: dlouhé dopravníky, místa s nerovnoměrným zatížením pásu nebo s nepřesnou konstrukcí trati.

Kompletní řešení

Samostavné stolice doplňují dopravníkové válečky a stěrače dopravních pásů. Celou trať dodáme od jednoho dodavatele, včetně montáže.

Jak správně navrhnout

Pošlete nám šířku pásu a popis místa, kde pás vybíhá, a případně fotografii nebo výkres dopravníku. Navrhneme vhodné provedení. Poptat samostavnou stolici
